机座号：80~315   功率：0.55~250KW
工作制：S1    绝缘等级：B
电机机筒：铸铁
适用于：一切场所和无特殊要求的机械，如金属切削机床、泵、风机、运输机械、搅拌机、农业机械、食品机械等。
特点:  绝缘等级为B级，外壳防护等级为IP44。
使用条件：海拔不超过1000M。环境温度随季节变化、但最高不超过+40℃、最低不低于-15℃。

性能数据

型号	功率	额定电流	转 速	效 率	功率因数	堵转转矩 额定转矩	堵转电流 额定电流	最大转矩 额定转矩
同步转速 3000r/min
Y80M1-2	0.75	1.8	2825	75.0	0.84	2.2	6.5	2.3
Y80M2-2	1.1	2.5	2825	77.0	0.86	2.2	7.0	2.3
Y90S-2	1.5	3.4	2840	78.0	0.85	2.2	7.0	2.3
Y90L-2	2.2	4.8	2840	80.5	0.86	2.2	7.0	2.3
Y100L-2	3	6.4	2880	82.5	0.87	2.2	7.0	2.3
Y112M-2	4	8.2	2890	85.5	0.87	2.2	7.0	2.3
Y132S1-2	5.5	11.1	2900	85.5	0.88	2.0	7.0	2.3
Y132S2-2	7.5	15.0	2900	86.2	0.88	2.0	7.0	2.3
Y160M1-2	11	21.8	2930	87.2	0.88	2.0	7.0	2.3
Y160M2-2	15	29.4	2930	88.2	0.88	2.0	7.0	2.3
Y160L-2	18.5	35.5	2930	89.0	0.89	2.0	7.0	2.2
Y180M-2	22	42.2	2940	89.0	0.89	2.0	7.0	2.2
Y200L1-2	30	56.9	2950	90.0	0.89	2.0	7.0	2.2
Y200L2-2	37	69.8	2950	90.0	0.89	2.0	7.0	2.2
Y225M-2	45	84.0	2960	90.5	0.89	2.0	7.0	2.2
Y250M-2	55	103	2960	91.5	0.89	2.0	7.0	2.2
Y280S-2	75	139	2970	92.0	0.89	2.0	7.0	2.2
Y280M-2	90	166	2970	92.5	0.89	2.0	7.0	2.2
Y315S-2	110	203	2980	92.5	0.89	1.8	6.8	2.2
Y315M-2	132	242	2980	93.0	0.89	1.8	6.8	2.2
Y315L1-2	160	292	2980	93.5	0.89	1.8	6.8	2.2
Y315L2-2	200	365	2980	93.5	0.89	1.8	6.8	2.2
同步转速1500r/min
Y80M1-4	0.55	1.5	1390	73.0	0.76	2.4	6.0	2.3
Y80M2-4	0.75	2.0	1390	74.5	0.76	2.3	6.5	2.3
Y90S-4	1.1	2.7	1400	78.0	0.78	2.3	6.5	2.3
Y90L-4	1.5	3.7	1400	19.0	0.79	2.3	7.0	2.3
Y100L1-4	2.2	5.0	1420	81.0	0.82	2.2	7.0	2.3
Y100L2-4	3	6.8	1420	82.5	0.81	2.2	7.0	2.3
Y112M-4	4	6.8	1440	84.5	0.82	2.2	7.0	2.3
Y132S-4	5.5	11.6	1440	85.5	0.84	2.2	7.0	2.3
Y132M-4	7.5	15.4	1440	87.0	0.85	2.2	7.0	2.3
Y160M-4	11	22.6	1460	88.0	0.84	2.2	7.0	2.3
Y160L-4	15	30.3	1460	88.5	0.85	2.2	7.0	2.3
Y180M-4	18.5	35.9	1470	91.0	0.86	2.0	7.0	2.2
Y180L-4	22	42.5	1470	91.5	0.86	2.0	7.0	2.2
Y200L-4	30	56.8	1470	92.2	0.87	2.0	7.0	2.2
Y225D-4	37	70.4	1480	91.8	0.87	1.9	7.0	2.2
Y225M-4	45	84.2	1480	92.3	0.88	1.9	7.0	2.2
Y250M-4	55	103	1480	92.6	0.88	2.0	7.0	2.2
Y280S-4	75	140	1485	92.7	0.88	1.9	7.0	2.2
Y280M-4	90	164	1485	93.5	0.89	1.9	7.0	2.2
Y315S-4	110	201	1485	93.5	0.89	1.8	6.8	2.2
同步转速 1000r/min
Y315M-4	132	240	1485	94.0	0.89	1.8	6.8	2.2
Y315L1-4	160	289	1485	94.5	0.89	1.8	6.8	2.2
Y315L2-4	200	361	1485	94.5	0.89	1.8	6.8	2.2
Y90S-6	0.75	2.2	910	72.5	0.70	2.0	5.5	2.2
Y90L-6	1.1	3.2	910	73.5	0.72	2.0	5.5	2.2
Y100L-6	1.5	4.0	940	77.5	0.74	2.0	6.0	2.2
Y112M-6	2.2	5.6	940	80.5	0.74	2.0	6.0	2.2
Y132S-6	3	7.2	960	83.0	0.76	2.0	6.5	2.2
Y132M1-6	4	9.4	960	84.0	0.77	2.0	6.5	2.2
Y132M2-6	5.5	12.6	960	85.3	0.78	2.0	6.5	2.2
Y160M-6	7.5	17.0	970	86.0	0.78	2.0	6.5	2.0
Y160L-6	11	24.6	970	87.0	0.78	2.0	6.5	2.0
Y180L-6	15	31.4	970	89.5	0.81	1.8	6.5	2.0
Y200L1-6	18.8	37.7	980	89.8	0.83	1.8	6.5	2.0
Y200L2-6	22	44.6	980	90.2	0.83	1.8	6.5	2.0
Y225M-6	30	59.5	980	90.2	0.85	1.7	6.5	2.0
Y250M-6	37	72.0	980	90.8	0.86	1.8	6.5	2.0
Y280S-6	45	85.4	985	92.0	0.87	1.8	6.5	2.0
Y280M-6	55	104	985	92.0	0.87	1.8	6.5	2.0
Y315S-6	75	141	990	92.8	0.87	1.6	6.5	2.0
Y315M-6	90	169	990	93.2	0.87	1.6	6.5	2.0
Y315L1-6	110	205	990	93.5	0.87	1.6	6.5	2.0
Y315L2-6	132	246	990	93.5	0.87	1.6	6.5	2.0
同步转速 750r/min
Y132S-8	2.2	5.8	710	80.6	0.71	2.0	5.5	2.0
Y132M-8	3	7.7	710	82.0	0.72	2.0	5.5	2.0
Y160M1-8	4	9.9	720	84.0	0.73	2.0	6.0	2.0
Y160M2-8	5.5	13.3	720	85.0	0.74	2.0	6.0	2.0
Y160L-8	7.5	17.7	720	86.0	0.75	2.0	5.5	2.0
Y180L-8	11	24.8	730	87.5	0.77	1.7	6.0	2.0
Y200L-8	15	34.1	730	88.0	0.76	1.8	6.0	2.0
Y225S-8	18.5	41.3	735	89.5	0.76	1.7	6.0	2.0
Y225M-8	22	47.6	735	90.0	0.78	1.8	6.0	2.0
Y250M-8	30	63.0	735	90.5	0.80	1.8	6.0	2.0
Y280D-8	37	78.2	735	91.0	0.79	1.8	6.0	2.0
Y280M-8	45	93.2	735	91.7	0.80	1.6	6.5	2.0
Y315S-8	55	114	740	92.0	0.80	1.6	6.5	2.0
同步转速 600r/min
Y315M-8	75	152	740	92.5	0.81	1.6	6.5	2.0
Y315L1-8	90	179	740	93.0	0.82	1.6	6.5	2.0
Y315L2-8	110	218	740	93.3	0.82	1.6	6.5	2.0
Y315S-10	45	101	590	91.5	0.74	1.4	8.0	2.0
Y315M-10	55	123	590	92.0	0.74	1.4	8.0	2.0
Y315L1-10	75	197	590	92.5	0.75	1.4	6.0	2.0

安装结构型式
常用的安装结构型式，以及适用的机座号见下表

机座号

基本安装结构

派生的安装型式

B3

B5

B35

V1

V3

V5

V6

B6

B7

B8

V15

V36

B14

B34

V18

63~112

√

√

√

√

√

√

√

√

√

√

√

√

√

√

√

132~160

√

√

√

√

√

√

√

√

√

√

√

√

－

－

－

180~280

√

√

√

√

－

－

－

－

－

－

－

－

－

－

－

注：“√”表示可以制造生产的结构型

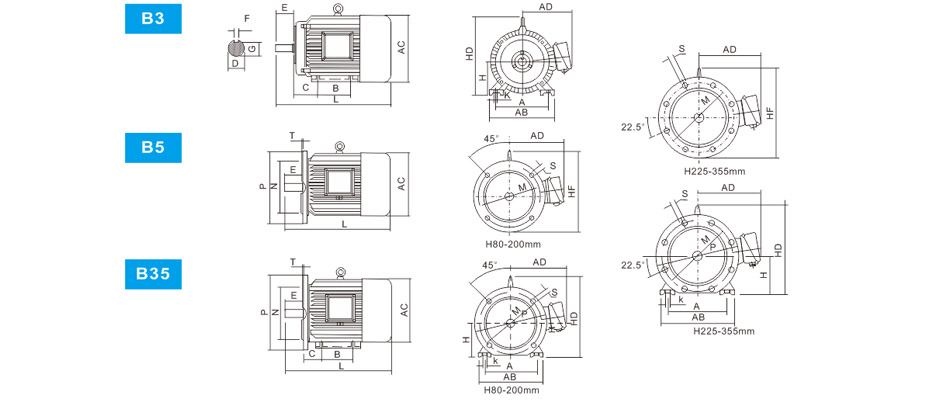

机座号	极数	安装尺寸                                                                              外形尺寸
		A	B	C	D	E	F	G	H	M	N	P	R	S	T	K	AB	AC	AD	HD	L
80M	2.4	125	100	50	19	40	6	15.5	80	165	130	200	0	12	3.5	10	165	175	150	175	290
90S	2.4.6	140	100	56	24	50	8	20	90	165	130	200	0	12	305	10	180	195	160	195	315
90L	2.4.6	140	125	56	24	50	8	20	90	165	130	200	0	12	3.5	10	180	195	160	195	340
100L	2.4.6	160	140	63	28	60	8	24	100	215	180	250	0	15	4	12	205	215	180	245	380
12M	2.4.6	190	140	70	28	80	8	24	112	265	230	300	0	15	4	12	245	240	190	265	400
132S	2.4.6.8	216	140	89	38	80	10	33	132	300	230	300	0	15	4	12	280	275	210	315	475
132M	2.4.6.8	216	178	89	38	110	10	33	132	300	250	350	0	15	4	12	270	275	210	315	515
160M	2.4.6.8	254	210	108	42	110	12	37	160	300	250	350	0	19	5	15	330	335	265	385	605
160L	2.4.6.8	254	154	108	42	110	12	37	160	300	250	350	0	19	5	15	330	335	265	385	650
180M	2.4.6.8	279	241	121	48	110	14	42.5	180	300	250	350	0	19	5	15	355	380	285	430	670
180L	2.4.6.8	279	279	121	48	110	14	42.5	180	300	250	350	0	19	5	15	355	380	285	430	710
200L 225M 225S	2.4.6.8	318 356 356	305 311 286	133 149 149	55	110	16	49	200 225 225	350 400 400	300 350 300	400 450 450	0 0 0	19 19 19	5 5 5	19 19 19	395 435 435	420 475 475	315 345 345	475 530 530	775
	4.8				60	140	18	53													820
250M	2	406	349	168	55	110	16	49	250	500	450	550	0	19	5	24	490	515	385	575	1000
	4.6.8				60	140	18	53
280S	2	457	368	190	60	140	18	53	280	500	450	550	0	19	5	24	550	585	410	640	1050
	4.6.8				65	140	18	58
200M	2	457	419	190	65	140	18	58	200	500	450	550	0	19	5	24	550	505	410	640	1240
	4.6.8				75	140	20	67.5
315S	2	508	406	216	65	140	18	58	315	600	550	660	0	24	6	28	744	645	576	865	1270
	4.6.8				75	140	20	67.5
315M	2	508	457	216	65	140	18	58	315	600	550	660	0	24	6	28	744	645	576	865	1310
	4.6.8.10				80	170	22	71
315L	2	508	508	216	65	140	18	58	315	600	550	660	0	24	6	28	744	645	576	865	1340
	4.6.8.10				80	170	22	71

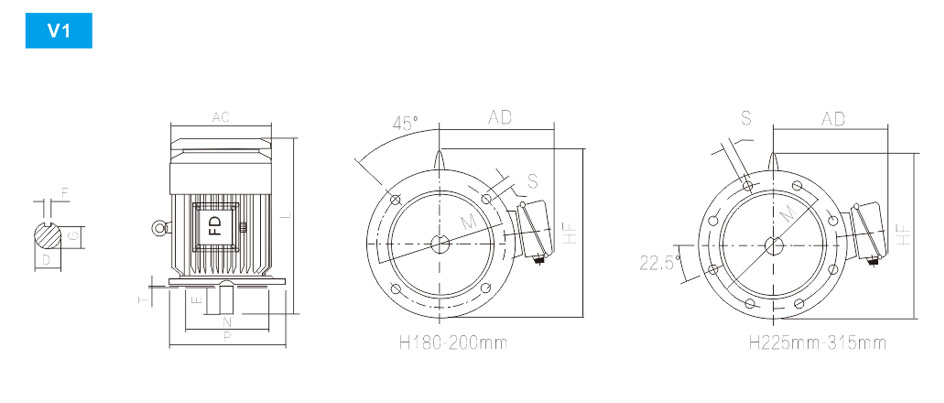

外型及安装尺寸

机座号	极数	安装尺寸										外形尺寸
		D	E	F	G	M	N	P	R	S	T	凸缘孔数	AC	AD	HF	L
180M	2.4.6.8	48	110	14	42.5	300	250	350	0	19	5	4	380	285	500	730
180L	2.4.6.8	48	110	14	42.5	300	250	350	0	19	5	4	380	285	500	770
200L	2.4.6.8	60	110	16	49	350	300	400	0	19	5	4	420	315	550	850
225S	4.8	55	140	18	53	400	350	450	0	19	5	8	475	345	610	910
225M	2	60	110	16	49	400	350	450	0	19	5	8	475	345	610	935
250M	4.6.8	60	140	18	53	500	450	550	0	19	5	8	515	385	650	1035
	2	65	140	18	53
280S	4.6.8	65	140	18	58	500	450	550	0	19	5	8	580	410	720	1120
	2	75	140	18	58
280M	4.6.8	65	140	20	67.5	500	450	550	0	19	5	8	580	410	720	1170
	2	75	140	18	58											1360
315S	2	65	140	18	58	600	550	660	0	24	6	8	580	410	720	1360
	4.6.8.10	80	140	20	67.5											1390
315M	2	65	140	18	58	600	550	660	0	24	6	8	645	576	900	1460
	4.6.8.10	80	170	22	71											1490
315L	2	65	140	18	58	600	550	660	0	24	6	8	645	576	900	1460
	4.6.8.10	80	170	22	71											1490
